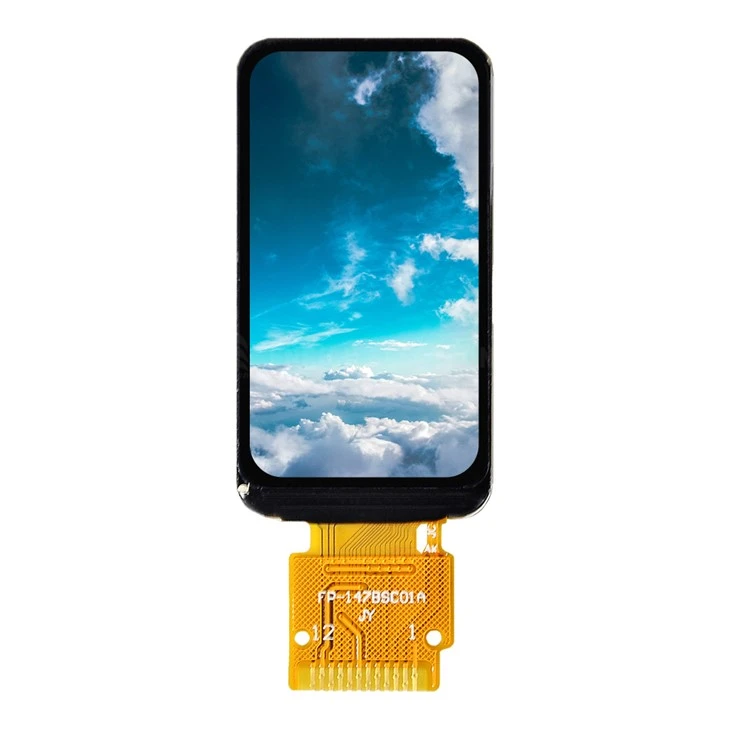

Exposição de TFT LCD de 1,47 polegadas



ENH-TV0147A002 Descrição

Informações básicas do produto

OVisor LCD TFT de 1,47 polegadasé um módulo de exibição compacto e de alto-desempenho projetado para aplicações onde o espaço é escasso, mas a qualidade visual não pode ser comprometida. Este modelo apresenta um painel IPS (In‑Plane Switching) de 1,47 polegadas na diagonal com um design transmissivo, normalmente preto. Sua resolução é de 172 pixels RGB horizontais por 320 pixels verticais, proporcionando texto nítido e gráficos detalhados. O driver IC é o ST7789V3 amplamente adotado, que oferece excelente suporte de biblioteca em plataformas de microcontroladores populares. A interface é uma SPI de 4 fios (4‑SPI), exigindo apenas alguns pinos de E/S para operação completa. Em termos de dimensões físicas, o tamanho do contorno é de 19,39 mm (largura) por 36,28 mm (altura) por 1,46 mm (espessura), enquanto a área de exibição ativa mede 17,39 mm por 32,35 mm. O display opera de forma confiável em uma faixa de temperatura de -20 graus a +70 graus e pode ser armazenado entre -30 graus e +80 graus. Com seu formato ultracompacto e visualização em ângulo total, esteVisor LCD TFT de 1,47 polegadasé ideal para dispositivos vestíveis, smartwatches, instrumentos médicos portáteis, medidores industriais portáteis e pequenos painéis de controle de eletrodomésticos.



Recursos e benefícios do produto

Graças à tecnologia IPS, a tela oferece cores e contraste consistentes em qualquer direção - até 80 graus em todas as orientações - tornando-a perfeitamente legível mesmo quando vista de ângulos extremos, um requisito crítico para dispositivos de pulso e ferramentas portáteis. O driver IC ST7789V3 é maduro e amplamente suportado, com bibliotecas prontas para uso para Arduino GFX, LVGL, gráficos Adafruit e muitas outras estruturas, reduzindo drasticamente o tempo de desenvolvimento. A interface 4-SPI usa apenas quatro a seis pinos (incluindo alimentação e aterramento), o que é ideal para microcontroladores com recursos limitados, como ESP32, STM32 e Raspberry Pi Pico. Com 172×320 pixels, a tela atinge uma densidade de pixels de aproximadamente 250 PPI, nítida o suficiente para interfaces de usuário de pequeno porte, como mostradores de relógio, painéis de dados e sistemas de menu. A moldura ultrafina (cerca de 1 mm) combinada com cantos arredondados confere uma aparência moderna e premium a qualquer produto final. Além disso, a faixa de temperatura operacional de -20 graus a +70 graus garante um desempenho confiável em ambientes externos no inverno ou dentro de equipamentos industriais. Baixo consumo de energia - com nível lógico de 3,3 V e luz de fundo controlável por PWM – torna issoVisor LCD TFT de 1,47 polegadasuma escolha natural para dispositivos portáteis alimentados por bateria.



Áreas de aplicação do produto

A versatilidade deste display permite atender vários setores. Na tecnologia wearable, é o tamanho padrão para smartwatches e rastreadores de fitness, bem como pulseiras inteligentes e bandas de monitoramento de saúde. Para dispositivos médicos, destaca-se em monitores de pressão arterial, medidores de glicose, dispositivos portáteis de ECG e sistemas de monitoramento de pacientes, onde a visualização de dados clara e confiável é crítica. No setor de casa inteligente e IoT, o display pode ser encontrado em painéis de termostatos inteligentes, máquinas de café, purificadores de ar e telas de gateways domésticos inteligentes. As aplicações industriais e incorporadas incluem instrumentos de teste portáteis, terminais POS, leitores de código de barras e painéis de interface homem-máquina (IHM). Projetos eletrônicos DIY - como miniconsoles de jogos, estações meteorológicas e relógios digitais - também se beneficiam do tamanho compacto da tela e da facilidade de integração.



Vitrine de detalhes do produto

Do ponto de vista mecânico, o módulo mede apenas 19,39 mm por 36,28 mm, com área ativa de 17,39 mm por 32,35 mm e pesa aproximadamente 2,7 gramas. O conector FPC de 8 pinos fornece uma pinagem clara: o pino 1 é terra (GND), o pino 2 é alimentação de 3,3 V (VCC), o pino 3 é relógio SPI (SCL), o pino 4 é dados SPI (SDA/MOSI), o pino 5 é redefinido (RES, ativo baixo), o pino 6 é seleção de dados/comando (DC), o pino 7 é seleção de chip (CS, ativo baixo) e o pino 8 é controle de luz de fundo (BLK), que suporta PWM escurecimento. Fornecemos suporte completo de biblioteca e código de exemplo para plataformas Arduino, ESP32, STM32 e Raspberry Pi, incluindo diagramas de fiação e sequências de inicialização com cada pedido de amostra.



 Certificações de produtos e garantia de qualidade

Nossa fábrica possui certificação ISO9001 e o display é totalmente compatível com RoHS, atendendo aos padrões globais de segurança ambiental. Cada módulo passa por testes 100% elétricos antes do envio para garantir zero defeitos. Apoiamos o produto com uma garantia de 12 meses contra defeitos de fabricação e nos comprometemos com uma continuidade de fornecimento mínima de 10 anos para clientes de produção.



Serviços de personalização

Como fabricante direto da fábrica, oferecemos amplas opções de personalização. Isso inclui impressão de logotipo personalizado no FPC ou na tampa de vidro, modificações no design do FPC (pinagem, comprimento, tipo de conector), integração de um painel de toque capacitivo, ajustes de nível de brilho, configurações de interface alternativas (SPI, RGB ou MCU) e faixas estendidas de temperatura operacional. A quantidade mínima de pedido para personalizações normalmente varia de 1.000 a 3.000 unidades, dependendo da complexidade. Pedidos de amostra de 1 a 10 peças são bem-vindos para teste e validação antes da produção em massa.



Pronto para integrar oVisor LCD TFT de 1,47 polegadasem seu próximo produto? Entre em contato com nossa equipe de engenharia para consulta técnica ou solicite uma amostra para iniciar seu desenvolvimento.







● OEM e ODM ● SEM MOQ ● AMOSTRAS EM ESTOQUE ● PLACA DE TESTE OPCIONAL

















ESPECIFICAÇÕES

ITEM	DIMENSÃO	UNIDADE
Tamanho	1.47	polegada
Dimensão do contorno	19.39x36.28x1.46	milímetros
Temperatura operacional	-20 graus - +70 graus	grau
Temperatura de armazenamento	-30 graus - +80 graus	grau
Resolução	172x320
