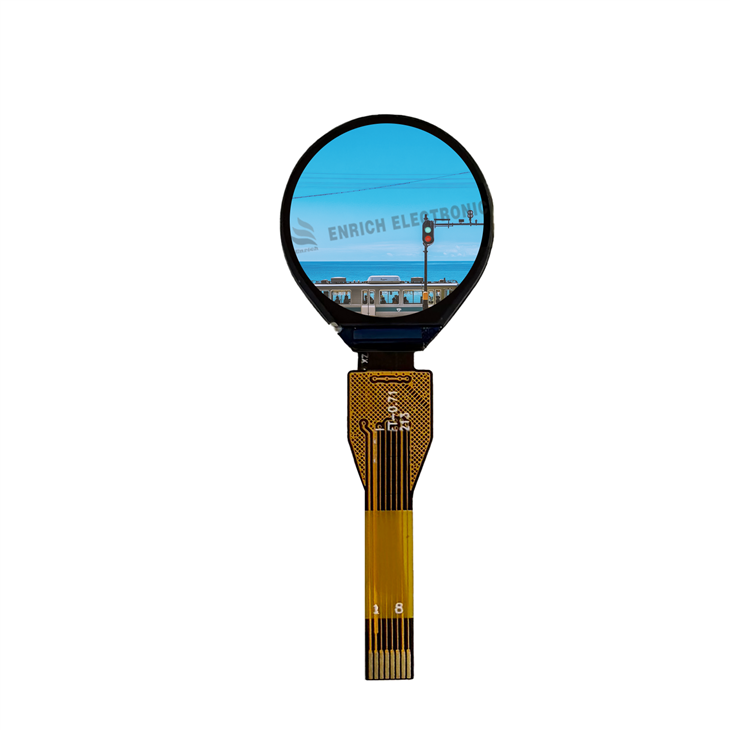

0,71 módulo redondo de TFT LCD



ENH-TV0071A004Descrição

Parâmetros do produto:

Tamanho da tela: 0,71 polegadas

Refere-se ao comprimento diagonal da área de exibição ativa (aproximadamente 18,03 mm), classificando-a como uma tela ultra-pequena.

Resolução: 160 (RGB) x 160 pixels

Alcançar esta resolução em um tamanho tão pequeno resulta em uma resolução muito altaDensidade de pixels, proporcionando um efeito de exibição muito superior aos caracteres tradicionais ou telas de baixa{0}}resolução.

Ângulo de visão: Todos os-ângulos de visão

Normalmente implica o uso deIPSou tecnologia avançada semelhante-de visualização ampla. As cores e o contraste permanecem altamente consistentes em qualquer direção de visualização (para cima, para baixo, para a esquerda, para a direita) com mudança ou escurecimento mínimo de cores, melhorando significativamente a experiência do usuário.

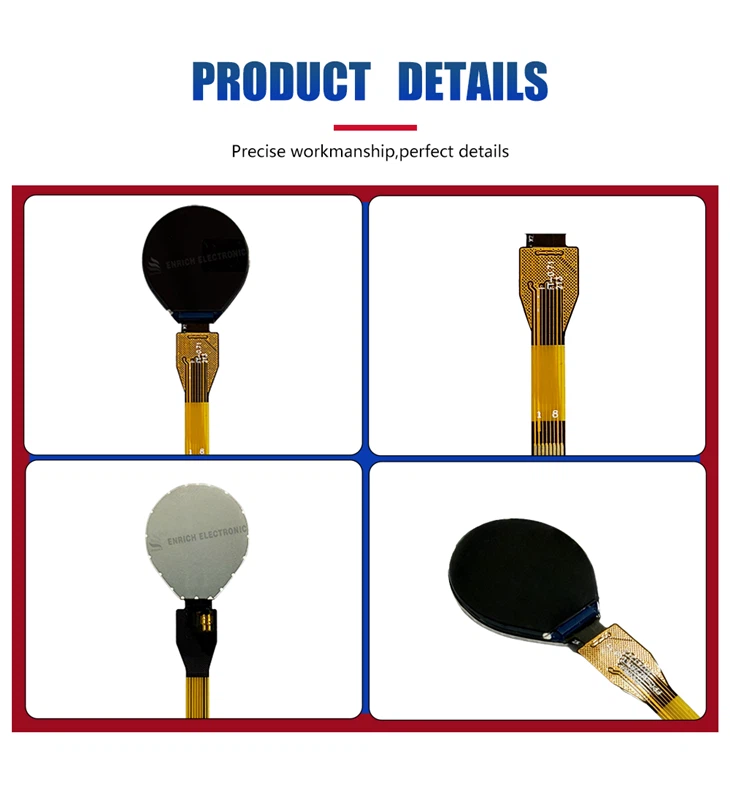

Dimensões do contorno: 20,12 mm × 22,3 mm × 1,81 mm

Este é um parâmetro mecânico crítico.20,12 mm x 22,3 mmrepresenta as dimensões totais, incluindo o circuito de acionamento e a moldura, fornecendo especificações precisas de furos de montagem para engenheiros estruturais de produtos. O1,81 mma espessura é perfeitamente controlada, auxiliando no design de produtos ultra-finos.

Interface: SPI

Interface periférica serial. Este é um protocolo de comunicação simples e universal que requer poucos pinos. Muitas vezes, são necessários apenas 3-4 fios (dados, relógio, seleção de chip) para comunicação, simplificando bastante a conexão ao MCU principal, economizando recursos valiosos de E/S e reduzindo a complexidade e o custo do layout da PCB.

IC do driver: GC9D01

Este é o “cérebro” da tela. GC9D01 é um driver IC altamente integrado projetado para pequenos monitores TFT.

Função principal: Incorpora uma RAM de exibição (GRAM), responsável por receber comandos SPI e dados do MCU e convertê-los nos sinais de tensão necessários para controlar cada pixel da tela.

Recursos avançados: normalmente oferece suporte a modos de cores ricas, atualização parcial para economia de energia, configuração flexível de endereço de janela, etc., fornecendo aos desenvolvedores poderosos recursos de controle de exibição.

Tipo de exibição: TFT

Transistor de filme-fino. Este é um LCD de matriz-ativa onde cada pixel é controlado por seu próprio transistor. Esta tecnologia oferecetempos de resposta mais rápidos, maior contraste, cores mais vibrantes, e melhor capacidade de exibição dinâmica de imagens, tornando-a a tecnologia principal para telas coloridas.



Campos de aplicação:

Análise-aprofundada do campo do aplicativo

Esta tela colorida TFT de 0,71 polegadas, com seu máximo tamanho compacto, alta definição e excelente desempenho de exibição, é a escolha ideal para vários produtos eletrônicos onde o espaço é limitado, mas é necessária experiência visual.

1. Dispositivos vestíveis

Aplicativos principais: Smartwatches, bandas de fitness, anéis inteligentes.

Problema resolvido: fornece uma alta resolução de 160x160 no espaço extremamente limitado da caixa de um relógio ou do corpo do dispositivo, garantindo ícones, textos e números nítidos e claros, sem pixelização. O-ângulo de visão completo garante que os usuários possam ler facilmente a hora, a frequência cardíaca, a queima de calorias e as notificações de qualquer ângulo de visão com apenas um olhar no pulso.

Vantagem: emparelhado com o driver IC GC9D01, ele permite transições suaves de animação (por exemplo, alternância de menu, atualização de dados) e suporta modos de baixo- consumo de energia, prolongando significativamente a vida útil da bateria do dispositivo.



2. Equipamento portátil de monitoramento médico e de saúde

Aplicativos principais: Oxímetros de pulso digitais, termômetros digitais, monitores portáteis de ECG, medidores de glicose.

Problema resolvido: As leituras médicas exigem clareza e precisão absolutas. O alto contraste e o desempenho de cores dessa tela permitem a exibição clara de dados críticos (por exemplo, forma de onda de SpO2, valores de frequência cardíaca, alerta-de alta temperatura em vermelho), reduzindo o risco de leitura incorreta. Seu tamanho pequeno e perfil fino permitem que todo o dispositivo médico seja mais portátil e ergonômico.

Vantagem: A interface SPI é simples e confiável, fácil de conectar com vários chips de controle principais de sensores médicos, oferecendo alta estabilidade.



3.Terminais de interação humano-com máquina

Aplicativos principais: Painéis de controle residencial inteligentes (por exemplo, controladores de temperatura/umidade, interruptores inteligentes), rastreadores Bluetooth, janelas de exibição de status para sensores inteligentes.

Problema resolvido: fornece "olhos" para nós IoT simples. Os usuários podem verificar diretamente o status do dispositivo (por exemplo, status da conexão, temperatura ambiente, nível da bateria) e realizar operações rápidas sem abrir um aplicativo de smartphone. O tamanho pequeno permite que seja incorporado no painel estreito de qualquer dispositivo.

Vantagem: o baixo consumo de energia o torna perfeitamente adequado para dispositivos IoT alimentados por bateria, permitindo exibição contínua por semanas ou até meses sem carregamento frequente.



4. Controle Industrial e Instrumentação

Aplicativos principais: Scanners industriais portáteis, instrumentos de medição portáteis, multímetros, telas auxiliares de status para equipamentos de controle industrial.

Problema resolvido: Em ambientes industriais, os equipamentos precisam ser robustos e fornecer exibição intuitiva de informações. Essa tela é compacta, resistente à vibração e pode exibir diversas linhas de parâmetros, gráficos de barras ou simples ícones de status em um chassi limitado, ajudando os engenheiros a diagnosticar problemas rapidamente.

Vantagem: Normalmente apresenta uma ampla faixa de temperatura operacional (detalhes consulte a ficha técnica), adaptando-se a ambientes industriais agressivos. O tempo de resposta rápido elimina manchas, adequado para exibir dados que mudam rapidamente.



5. Eletrônicos de consumo

Aplicativos principais: Tela de status para estojos de carregamento de fones de ouvido TWS, display FPV para mini drones, brinquedos eletrônicos, display de nível de banco de potência.

Problema resolvido: Melhora o apelo tecnológico do produto e a experiência do usuário. Por exemplo, uma pequena janela em um estojo de carregamento de fone de ouvido pode mostrar com precisão a carga restante dos fones de ouvido esquerdo/direito e do próprio estojo, o que é muito mais intuitivo e premium do que simples indicadores LED.

Vantagem: Cores vivas permitem a exibição de logotipos de marcas e animações personalizadas, melhorando significativamente a diferenciação do produto e o apelo visual.



● OEM e ODM ● SEM MOQ ● AMOSTRAS EM ESTOQUE ● PLACA DE TESTE OPCIONAL

















ESPECIFICAÇÕES

ITEM	DIMENSÃO	UNIDADE
Tamanho	0.71	polegada
Dimensão do contorno	20.12x22.3x1.81	milímetros
Temperatura operacional	-20 graus - +70 graus	grau
Temperatura de armazenamento	-30 graus - +80 graus	grau
Resolução	160x160
