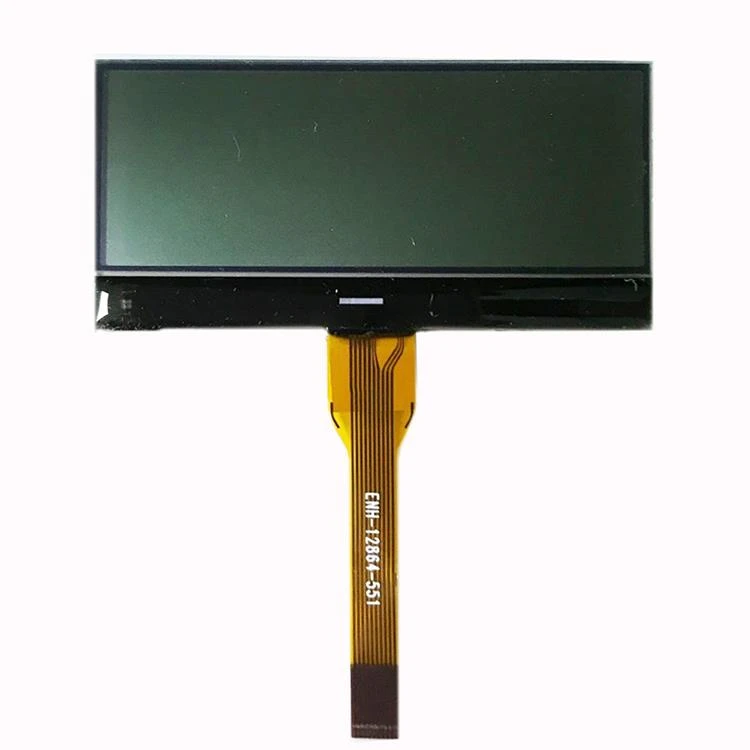

Tela LCD monocromática 128x64 com luz de fundo branca
Descrição
Este monitor suporta interfaces paralela, I2c e SPI . Nós o energizamos usando um STM32 de 3. 0 v e uma pequena placa de interrupção. Este pequeno LCD usa o super comum Controlador integrado S T7567 .
Confira o esquema nos dados para ver como conectar esta tela monocromática ao seu microcontrolador. Você precisará de alguns componentes de origem fácil.
Funções e recursos
128x 64 Monocromático Tela LCD com luz de fundo branca | |
Tamanho do esboço | 63x30,7 mm |
Exibir Área | 60x21,7 mm |
Área ativa | 55,02x19,82 mm |
Resolução | 128x64 |
Modo de exibição | FSTN / Transflectivo / Positivo |
Ângulo de visão | 6:00 |
Método de acionamento | 1/65 de serviço, 1/9 de viés |
VOP | 8.0V |
VDD | 3.0V |
TOPO | -20- +70 |
TST | -20- +70 |
Drive IC | ST7567 |
Luz de fundo | LED branco |
Tamanho físico
Detalhes da Imagem
Aplicação de nossas telas de LCD :
Nossos produtos são amplamente utilizados para máquinas bancárias, ferramentas de comunicação, eletrodomésticos, instrumentos para automóveis, telefone celular, vídeo porteiro, E-book, estoque móvel, MP5, tablet PC, tablet PC, navegador GPS e assim por diante.
Mais informações detalhadas do modelo tft lcd, incluindo tamanho, resolução, brilho, temperatura de operação ou tempo de vida, etc., entre em contato comigo, por favor.
Porque escolher-nos?
# Mais de 6 anos de experiência em P&D e produção de displays LCD.
# Engenheiros altamente treinados e experientes em LCD e LCM o ajudarão.
Equipe profissional que pode fornecer com eficiência a melhor solução de exibição.
